換熱站供水流量計時如何配合溫控閥由京儀股份為您整理，歡迎閱讀了解。

一、熱水概述流量計

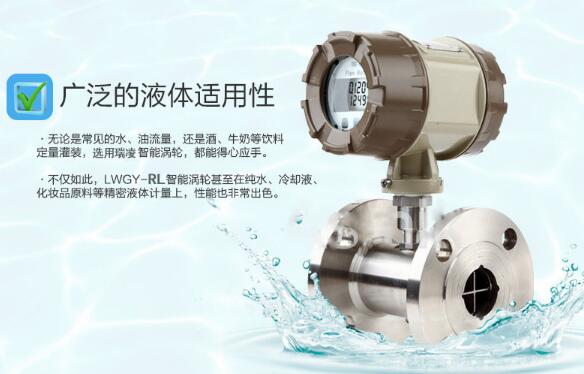

LWGY型1+渦輪流量傳感器是吸收國內外流量計的先進技術，優化設計，綜合1+力學、流體力學、電磁學等理論，自主研發的新一代高精度、高可靠性1+精密計量儀表。它具有出色的低壓和高壓計量性能，多種信號輸出模式，對流體擾動的靈敏度低。熱水流量計廣泛適用于天然氣、煤氣、液化氣、輕烴氣等計量。氣體。

熱水流量計這種渦輪流量產品不具備現場顯示功能，只以脈沖信號的形式傳輸流量信號。該儀器價格低廉，熱水集成度高，體積小，特別適用于二次顯示、可編程控制器、集散控制系統等計算機控制系統。這種熱水流量計都是防爆產品，防爆等級為:ExdIIBT6。

第二，熱水流量計產品特性

◆高品質合金渦輪，具有更高的流動穩定性和耐腐蝕性

◆熱水流量計進口優質特種軸承，使用壽命長

◆熱水流量計計量室與通風室隔離，確保儀器安全

◆流量范圍寬(Qmax/Qmin≥20:1)，重復性好，精度高(較高1.0級)，壓力損失小，初始流量低，較高0.6m3/h

◆熱水流量計儀表具有防爆和保護功能。防爆標志為ExdⅱBT6和ExiaⅱCT6，防護等級為IP65

熱水流量計示例:選擇不銹鋼材料，脈沖輸出類型氣體熱水流量計測量氧氣，用戶測量范圍為10-35m3/h，型號為j-kmlwgy-40a/s/a。

使用

渦輪流量傳感器配有顯示儀表。該傳感器具有精度高、重復性好、使用壽命長、操作簡單的特點?？蓮V泛用于石油、化工、冶金、造紙等行業測量瞬時體積流量和總體積2+。

二。特點:

★壓力損失低。

★抗電磁干擾和抗振動能力強，性能可靠，使用壽命長。

★采用先進的超低功耗單片機技術，功能強大，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式的精度優于0.02%。

★儀器系數可通過按鍵在線設定，并可由jmsensor顯示在液晶屏上。液晶屏直觀清晰，可靠性高。

★ EEPROM用于累計流量和儀表系數的掉電保護。保護時間超過10年。

三。主要技術參數:

★ 流量計規格、基本參數和性能指標(見表2)

★精度:0.5和1.0；

★使用條件:

1.環境溫度-20℃~ 50℃；

3.被測介質溫度:-20℃~ 120℃；

4.大氣壓力:86千帕~ 106千帕；

5.防爆等級:ExibⅱBT4。

★信號傳輸距離:傳感器到顯示器的距離可達1000米

四、電氣特性:

1.顯示模式:

(1)LWGY遠程傳輸顯示:脈沖輸出(配有顯示儀表)；

(2)LWY現場顯示:液晶顯示累計流量、單位(m & ampsup3)

液晶顯示瞬時流速，單位(m & ampsup3/h)

(3)LWGB渦輪流量變送器:(配有顯示儀表)。

2.輸出功能:

(1)LWGY脈沖輸出，p-p值由電源決定；

(2)LWY可以有脈沖輸出或4~20mA雙線電流輸出；

(3)LWGB 4~20mA雙線電流輸出。

3、電源:

(1)輕量級:DC5 ~ 24V

(2) LWY:儀器內部安裝的3V鋰電池可連續使用3~5年；技術優勢

渦輪流量計具有精度高、重復性好、無零點漂移、量程比高等優點。渦輪機流量計具有高質量的軸承和專門設計的導向葉片，因此大大減少了磨損，對峰值不敏感，即使在惡劣條件下也能給出可靠的測量變量。渦輪流量計輸出信號為脈沖，易于數字化。渦輪機流量計低壓損失、葉片防腐、粘性和腐蝕性介質的測量。結構

LYGY汽輪機流量計的一般原理框圖如下圖所示。

優勢

(1)高精度，在所有流量計中，是相對精確的

渦輪機流量計

渦輪機流量計

流量計；

(2)重復性好；

(3)無零點漂移，抗干擾能力強；

(4)一般用法:

渦輪流量計廣泛用于以下測量對象:石油、有機液體、無機液體、液化氣體、天然氣和歐美的低溫流體系統。渦輪流量計在使用中僅次于孔板流量計。僅荷蘭就在天然氣管道中采用了2600多種不同尺寸的天然氣表，壓力范圍從0.8 ~ 6.5兆帕到6.5兆帕氣體渦輪流量計不等，已成為優秀的天然氣表。

使用

使用渦輪機流量計時應注意什么:

1每條路線的使用

1.1安裝到位后，應確保所有碎片和殘留物已被清除，系統已被沖洗、壓力測試、氣流進入并增壓至流量計入口閥。

1.2開啟汽輪機流量計上游旁路小球閥

1.3緩慢打開ZR-LWGY汽輪機流量計上游旁路小截止閥，氣體緩慢充氣，直到汽輪機流量計下游電動強制密封球閥。

注意:如果壓力劇烈振動或加壓過快且在高速流量計時，渦輪將被損壞。為了保護氣體渦輪機流量計，施加于渦輪機流量計的壓力增加不能超過35千帕/秒。如果壓力變化不能在現場測量，則葉輪流量計流量不能超過極限。

1.4關閉旁路球閥和截止閥。

1.5轉動手輪，打開入口強制密封閥。

1.6緩慢打開汽輪機流量計下游電動強制密封球閥(至少1分鐘)。較好在電動執行器上使用手動開關。小心不要使渦輪機流量計超速。

1.7根據步驟1.2-1.6操作。整個系統充滿電后，天然氣將被計量。

2在線比較氣體渦輪流量計(工作回路和主回路之間的比較)

2.1確保主干道的入口和出口閥門關閉。

2.2根據“每個電路的使用”中的步驟1.2、1.3和1.4給主電路充電。

2.3關閉工作道路出口的電動強制密封球閥，緩慢打開對比管線的強制密封球閥，緩慢打開主道路出口的電動強制密封球閥(較好同時做三項工作)。

2.4 氣體依次通過工作道路和主要道路。兩個渦輪機流量計可以相互比較，以檢查大的偏差。

2.5對比完成后，關閉對比管道和主管道上的兩個強制密封球閥，打開工作管道的出口球閥(較好同時做三項工作)。

2.6此時，工作道路已恢復工作。

3使用移動校準車進行在線校準氣體ZR-LWGY渦輪機流量計

3.1確保兩個校準端口之間的電動強制密封球閥關閉。

3.2打開標定口盲板上的小球閥，確保盲板內無壓力。然后拆下法蘭盲板。

3.3將移動校準車輛與校準端口連接。

3.4根據“每個電路的使用”中的步驟1.2、1.3和1.4給主電路充電。

3.5關閉工作路出口的電動強制密封球閥，緩慢打開對比管線的強制密封球閥，緩慢打開主路上兩個校準后的強制密封球閥(較好同時完成這四項任務)。

3.6此時，氣體流過兩個氣體渦輪機流量計并且移動校準車輛依次位于滑動座椅中。3.7在線校準完成后，關閉校準口處的兩個球閥，緩慢打開對比管線的強制密封球閥，緩慢打開工作道路出口處的電動強制密封球閥(較好四項任務同時進行)。

3.8更換法蘭盲板，不要忘記關閉法蘭盲板上的小球閥。3.9此時，工作道路已恢復工作。

渦輪機的直徑、精度和流量參數流量計；

儀表直徑和連接模式

4、6、10、15、20、25、32和40通過螺紋連接。

(15，20，25，32，40)50，65，80，100，125，150，200帶法蘭

精度等級

0.5%R

范圍比

1:10；1:15；一點二十

儀器材料

304不銹鋼、316(L)不銹鋼等。

被測介質溫度(℃)

-20~+120℃

環境條件

溫度-10 ~+55℃，相對濕度5% ~ 90%，大氣壓力86 ~ 106千帕

輸出信號

4-20毫安電流信號(LWGY-□C型)

電源

LWGY-□B型:獨立鋰電池電源(可連續使用3年)；lwgy-□c型:+24VDC

信號傳輸線

2×0.3(雙線系統)

傳輸距離

≤1000米

信號線接口

內螺紋M20×1.5(LWGY-□C型)

防爆等級

ExdIIBT6

保護等級

IP65

儀器直徑(毫米)

正常流量范圍(m3/h)

擴展流量范圍(m3/h)

常規耐壓(兆帕)

特殊壓力等級(MPa)(法蘭連接方式)

DN 4

0.04~0.25

0.04~0.4

6.3

12、16、25

DN 6

0.1~0.6

0.06~0.6

6.3

12、16、25

DN 10

0.2~1.2

0.15~1.5

6.3

12、16、25

DN 15

0.6~6

0.4~8

6.3，2.5(法蘭)

4.0、6.3、12、16、25

DN 20

0.8~8

0.45~9

6.3，2.5(法蘭)

4.0、6.3、12、16、25

DN 25

1~10

0.5~10

6.3，2.5(法蘭)

4.0、6.3、12、16、25

DN 32

1.5~15

0.8~15

6.3，2.5(法蘭)

4.0、6.3、12、16、25

DN 40

2~20

1~20

6.3，2.5(法蘭)

4.0、6.3、12、16、25

DN 50

4~40

2~40

2.5

4.0、6.3、12、16、25

DN 65

7~70

4~70

2.5

4.0、6.3、12、16、25

DN 80

10~100

5~100

2.5

4.0、6.3、12、16、25

DN 100

20~200

10~200

2.5

4.0、6.3、12、16、25

DN 125

25~250

13~250

1.6

2.5、4.0

DN 150

30~300

15~300

1.6

2.5、4.0

DN 200

80~800

40~800

1.6

2.5、4.0

類型選擇表

模型

清楚地陳述

LWGY

□

/□

/□

/□

/□

/□

/□

公眾的

呼叫

穿過

小路

4

4毫米，標準范圍0.04 ~ 0.25立方米/小時，寬范圍0.04 ~ 0.4立方米/小時

6

6mm，標準測量范圍0.1 ~ 0.6 m3/h，寬測量輪0.06 ~ 0.6 m3/h

10

10毫米，標準范圍0.2 ~ 1.2立方米/小時，寬范圍0.15 ~ 1.5立方米/小時

15

15毫米，標準范圍0.6 ~ 6立方米/小時，寬范圍0.4 ~ 8立方米/小時

20

20毫米，標準范圍0.8 ~ 8m3/h，寬范圍0.4 ~ 8m3/h

25

25毫米，標準范圍1 ~ 10立方米/小時，寬范圍0.5 ~ 10立方米/小時

32

32mm，標準范圍1.5 ~ 15m3/h，寬范圍0.8 ~ 15m3/h

40

40毫米，標準范圍2 ~ 20m3/h，寬范圍1 ~ 20m3/h

50

50毫米，標準范圍4 ~ 40立方米/小時，寬范圍2 ~ 40立方米/小時

65

65mm，標準范圍7 ~ 70m3/h，寬范圍4 ~ 70m3/h

80

80毫米，標準范圍10 ~ 100m3/h，寬范圍5 ~ 100m3/h

100

100毫米，標準范圍20 ~ 200立方米/小時，寬范圍10 ~ 200立方米/小時

125

125毫米，標準范圍25～250 m3/h，寬范圍13～250 m3/h

150

150毫米，標準范圍30 ~ 300立方米/小時，寬范圍15 ~ 300立方米/小時

200

200毫米，標準范圍80 ~ 800立方米/小時，寬范圍40 ~ 800立方米/小時

類型

B

電池供電的現場顯示類型

C

現場顯示/4 ~ 20mA雙線電流輸出

C1

現場顯示/RS485通信協議

C2

現場顯示/HART通信協議

精度等級

05

精確度0.5級

10

準確度等級1.0

渦輪

類型

W

寬范圍渦輪機

S

標準渦輪機

材料

S

304不銹鋼

L

316(L)不銹鋼

防爆

E

防爆型(防爆等級:ExdⅱBT6)

壓力等級

N

傳統的

H(x)

高氣壓

注意:DN15~DN40通常是螺紋連接。如果需要法蘭連接，請在“公稱直徑”后加上“(液體)”

京儀是優質渦輪流量計電磁流量計廠家，期待為您服務。以上就是換熱站供水流量計時如何配合溫控閥全文內容。
