創造力是無限的，儀器是偉大的發明。今天，我想介紹一項國家發明專利——一個累積公式氣體流量計和一個收集方法。本專利由中國石油天然氣集團公司、中國石油煤層氣有限公司、中國石油天然氣集團測井有限公司和中國聯合煤層氣國家工程研究中心有限公司申請，授權于2017年2月15日公布。

內容描述

本發明涉及一種累計公式氣體流量計及采集方法，屬于煤層氣井和天然氣井測井技術領域。

發明背景

在天然氣和煤層氣井的生產過程中，有時需要了解各地下層的產氣量，即測量產氣井的生產剖面。目前，對于產氣量大的井，可以通過測量溫度、壓力、含水率、密度和渦輪流量來計算各層的產氣量。然而，這種方法不能滿足煤層氣和天然氣井產量小的要求。

發明概述

為了克服現有技術的不足，本發明提供了一種累積公式氣體流量計和采集方法，采用采集氣體的方法來測量產氣量，可以適用于低產氣井的測井要求。

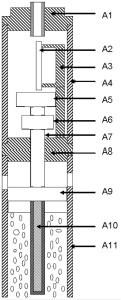

該圖是本發明的結構示意圖

本發明涉及一種積累式氣體流量計，由電路板、電機、滾珠絲杠、推拉桿、活塞、電容傳感器和氣體收集桶組成。其中接頭與承壓氣缸連接；電路板固定在與連接器連接的電路板框架上。電機與滾珠絲杠連接，滾珠絲杠與推拉桿連接；推拉桿穿過接頭，接頭與承壓筒連接；推拉桿與活塞連接，活塞與電容傳感器連接；氣體收集筒與接頭連接；電路板固定在電路板框架上，電機連接滾珠絲杠，滾珠絲杠通過推拉桿連接活塞和電容傳感器；電路板、電路板框架、電機和滾珠絲杠均安裝在承壓筒內；電機驅動滾珠絲杠和推拉桿打開或關閉活塞。

首先密封圈和第二密封圈安裝在首先接頭上，第三密封圈安裝在第二推拉桿上，第四密封圈和第五密封圈安裝在第二接頭上，第六密封圈安裝在推拉桿上，第七密封圈安裝在絕緣座上，第八密封圈安裝在絕緣套上，第九密封圈安裝在電極座上。電路板固定在電路板框架上；電機與減速器連接，減速器下端與驅動組件連接，驅動組件與首先接頭連接；承壓筒通過電路板框架、電機、減速器和驅動組件擰在首先接頭上，承壓筒的上端與接頭連接；首先推拉桿與第二推拉桿連接，首先推拉桿插入首先接頭與驅動組件連接；連接管擰在首先連接器上，第二連接器擰在連接管上；電極插入電極座，電極座內依次設有電極鎖緊套、絕緣套和絕緣套；推拉桿與電極座連接，推拉桿插入第二接頭，推拉桿與第二推拉桿連接；扶正支架安裝在電極的下端，1+收集筒擰在第二個接頭上。

首先端點與儀器上插頭即總線連接，第二端點與儀器外殼連接；穩壓電路由首先二極管、第十電阻、第十一電阻、第十二電阻、第十三電阻、第十四電阻、第十五電阻、首先穩壓管、第二穩壓管、第八電容、第九電容、首先三極管和第二三極管組成；第十七電阻器和第三電壓調節器產生5V的電壓，并從通信板的第五端子輸出該電壓。

當儀器通電時，在電路的控制下，電機可以向前或向后轉動，活塞可以在滾珠絲杠的作用下閉合或打開。當流量計處于同時產生氣體和水的井中，活塞從打開變?yōu)殛P(guān)閉時，由于氣體的比重小于水的比重，在活塞下將形成氣體的積聚；隨著時間的增加，空氣-水界面將逐漸向下移動，較終氣體將充滿整個氣體收集桶。

因此，通過記錄活塞關閉至氣體充滿整個氣體收集筒的時間和氣體收集筒的長度來計算整個井筒的氣體產量；對于產氣量相對較小的井，只要延長等待時間，也可以準確測量產氣量。

傳感器測量氣體收集桶中的氣水界面位置為電容傳感器；當傳感器充滿水時，電容較大，當傳感器充滿氣體時，電容較小。當氣體時，收集筒中的氣水界面從上至下移動，傳感器的電容將從大變小。傳感器的電容反映了氣體收集桶中氣水界面的位置；測量電路將傳感器電容轉換成頻率信號，并將其發送到地面儀器。當活塞打開時，流量計氣體收集筒中的流體狀態與井筒中的流體狀態相同。

本發明的優點是能夠準確測量低產氣井的產氣量；除了測量氣體產量外，該儀器還可以測量氣含率。
