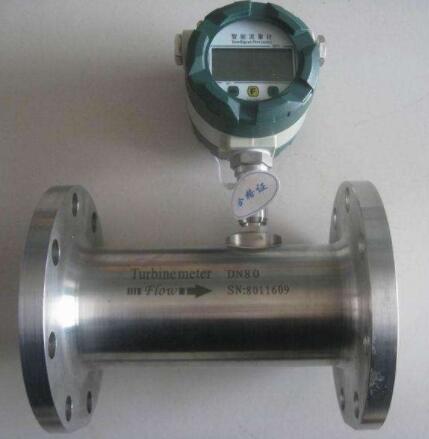

渦輪流量計的組成由京儀股份為您整理，歡迎閱讀了解。
流體從殼體的入口流入，一對軸承通過支架固定在管道的中心軸線上，渦輪流量計的渦輪安裝在軸承上，渦輪的上游和下游的支架上設有輻射整流板來引導流體，從而防止流體旋轉和改變作用在渦輪葉片上的角度。感應線圈布置在渦輪機上方的外殼外部，以接收磁通量變化信號。
接下來，恒大的儀器技術人員將介紹主要組件。
(1)渦輪機:渦輪機由導磁不銹鋼材料制成，并配有螺旋葉片。葉片的數量根據直徑的不同而不同，從2個到24個不等。為了使渦輪機對流速有良好的響應，質量要求盡可能小。渦輪流量計渦輪葉片結構參數的一般要求是:葉片傾角10至15(氣體)，30至45(液體)，葉片重疊P 1至1.2。葉片和內殼之間的間隙為0.5-1毫米
(2)軸承:渦輪軸承一般采用滑動配合的硬質合金軸承，要求耐磨性好。由于流體通過渦輪時會在渦輪上產生軸向推力，這將增加軸承的摩擦力矩，加速軸承的磨損，為了消除軸向力，應在結構上采取液壓平衡措施。
(3)前置放大器:前置放大器由磁電感應轉換器和放大整形電路組成。在中國，磁電轉換器一般采用磁阻式，由永磁鋼和外部纏繞的感應線圈組成。當流體通過渦輪時，當葉片直接位于永磁體鋼下方時，葉片的磁阻較小，當兩個葉片之間的間隙位于永磁體鋼下方時，葉片的磁阻較大，并且渦輪旋轉以連續改變磁路的磁通量，從而改變的感應電勢在線圈中產生，進入放大和整形電路，并變成脈沖信號。
(4)信號接收和顯示:渦輪流量計的信號接收和顯示由系數校正器、加法器和變頻器等組成。其功能是將前置放大器發出的脈沖信號轉換成累計流量和瞬時流量并顯示出來。更多信息，請訪問官方網站yb1518/。轉載時請保留此鏈接！
京儀是優質渦輪流量計電磁流量計廠家，期待為您服務。以上就是渦輪流量計的組成全文內容。
